NOVEDAD! - Reflectometro de Mano

¿Todavia buscas las fallas en cables, a la vieja usanza?....Si la respuesta es un "SI" este pequeño, pero poderoso instrumento puede ser para vos

SONEL presenta su TDR-410

Se trata de su Nuevo Reflectómetro de Dominio de Tiempo (o TDR por sus siglas en ingles); un instrumento electrónico que se usa para la identificación y localización de fallos en todos los cables metálicos con dos o más conductores aislados; sean estos de potencia, de datos, de comunicación o cables de circuito cerrado de televisión.

El TDR-410 específicamente es un reflectómetro portátil de dominio temporal con 11 escalas que cubre el rango de 0 a 4.000 metros, con una primera escala de 7 metros y solo 0,5 metros de zona muerta en el punto de falla.

Cuenta con un display de 128x64 píxeles retroiluminado, su envolvente es ergonómica y esta construida en ABS de alto impacto, y con grado de estanqueidad IP54. Si a esto se le suman sus reducidas dimensiones y que pesa solo 350 gramos, lo convierten en un instrumento realmente muy practico para trabajos al exterior, bajo lluvia o incluso de noche.

Modo de Uso

Previo a su utilización, es necesario parametrizar el equipo con un par de datos criticos del cable a testear (Como la impedancia "Z" de dicho cable y su velocidad de propagacion "Vp", y que si bien son datos que debe aportar cada fabricante de cables, en caso de desconocerlos, el manual de este equipo menciona una forma practica y sensilla de determinarlos, asi como algunos valores bastante estandares, para cables tipo).
Esa parametrizacion inicial  hara que se logre una correcta medicion / deteccion

Al encenderlo y presionar START, aparece en pantalla toda esta información:

1. Ajuste de la Velocidad de Propagación (Vp)

2. Ajuste de la Impedancia (Z)

3. Modo: Manual / Auto de Localización de Fallas (MFL o AFL)

4. Rango de escala en Metros o Pies (Maximo)

5. Indicador de estado de carga de la batería

6. Icono de retención “Scan - Hold”

7. Ganancia variable (Ajustada por el usuario o Con valor por defecto de SONEL)

8. Distancia al Cursor

9. Cursor (posicion)

10. Salida de Pulso

Estando seteado en Modo Automático, al presionar la tecla START el cursor se moverá directamente al primer incidente o fallo, por lo que se elimina la necesidad de tener que interpretar visualmente la forma de onda.
Cuando se ajusta en el Modo Manual, la forma de onda puede ser escaneada visualmente como en los TDR convencionales.

El TDR-410 tiene la impedancia adaptada para circuitos de 25, 50, 75 y 100 ohm y con velocidad ajustable de propagación (Vp) de 1 a 99%; con lo que se cubren cables de:

• Potencia
• Telecomunicaciones (Cobre – NO Fibra)
• Y Coaxiles

Los tipos de fallas a detectar, son las roturas, cortocircuitos, daños causados por la humedad y otros cambios en la impedancia del cable, siempre mediante distintas representaciones gráficas de los distintos eventos o daños en el cable, y con indicación automática de la distancia al fallo en la misma pantalla.

NOTA 1: Este instrumento cumple con los requisitos de seguridad de IEC61010-1: 1995; y esta diseñado para su uso en circuitos desenergizados únicamente. La conexión con tensiones de línea, dañará el instrumento y podría resultar peligrosa para el operador (La seguridad es responsabilidad exclusiva del operador). Este instrumento está protegido contra la conexión con tensiones de red de telecomunicaciones de acuerdo con EN61326-1.

La línea de cursor vertical se mueve hacia la izquierda o hacia la derecha; a lo largo de la línea de la traza pulsando los botones < y >.
Para determinar la distancia al evento, hay que situar el cursor al comienzo del evento, y leer la distancia en la esquina inferior izquierda

Para ejemplificarlo sobre un caso concreto, en la imagen de arriba se aprecia un fallo de baja impedancia, que se produce a los 64 metros; y que se muestran por un pico negativo. Mas una alta impedancia a 129 metros. El extremo abierto del cable se muestra como una gran pico positivo, esto se utiliza para determinar el final del tramo de cable y la longitud total del cable terminaria siendo en este caso de 180 metros.

NOTA 2: Generador de 7 Tono / El TDR-410 también puede ser utilizado como un generador de tonos para rastrear e identificar cables y alambres. el usuario tendrá una sonda de tono inductivo convencional dentro del rango de 810Hz a 1110Hz.

Datos Tecnicos:

Rango en Metros: 7, 15, 30, 60, 120, 250, 500, a 1 km, a 2 km, a 3 km y a 4 kilometros
Rango en Pies 20, 45, 90, 180, 360, 750, 1.500, 3.000, 6.000, 10.000, 14.000.
Selección de rango de control: Manual / Auto rango
Precisión: 1% del rango seleccionado *
Resolución: Aproximadamente 1% del rango
Longitud mínima del cable: 4 m (14 pies)
Sensibilidad: mínima de retorno 3 píxeles a 4km de Ø 0,6 mm; PE, TP
Factor de velocidad: Ajustable de 1% a 99%
Pulso de salida: 5 voltios de pico a pico en circuito abierto
Impedancia de salida: seleccionable 25, 50, 75 y 100 Ω
Ancho de Pulso de salida: 3 ns a 3 ms, con auto rango
Velocidad de lectura: 2 lecturas/seg.
Generador de tonos: 810 - 1100Hz
Duración de la batería: 30 horas de exploración continua
Fuente de alimentación: 6 voltios 4 Pilas x1,5V AA  alcalinas (indicador de bajo voltaje en pantalla / Bajo consumo. Aprox 30 horas de escaner continuo con un juego de pilas)Apagado: seleccionable en 1, 2, 3, 5 minutos o auto apagado
Pantalla: Display de 128x64 píxeles de resolución, retroiluminadoProtección Voltaje: 250 voltios de corriente alterna
Temperatura de funcionamiento: -10º / 50ºCTemperatura de almacenamiento: -20º + 70 ° C
Dimensiones 165x90x37 mm
Peso: 350 gBajo Normas: IEC 61010-1, EN 60950 EMC BS / EN 61326-1Grado de Protección: IP54

"Il Capi di Tutti li Capi"

Analizadores de Redes en el mercado, hay varios, pero no todos con las mismas prestaciones. DUCATI Energia cuenta en su portafolios con esta buena alternativa, de excelente relacion costo/calidad/prestaciones; que es el DUCA-LCD96

El analizador de red DUCA-LCD96 es un instrumento de medición de las principales magnitudes eléctricas, en redes trifásicas y monofásicas, proyectado para la monitorización y el análisis local o remoto de:

• Parámetros eléctricos de la instalación en baja y media tensión
• Consumos de energía de la instalación.

Funciones de medición

Todos los modelos de la serie DUCA-LCD96 son capaces de medir y elaborar las magnitudes abajo indicadas:

• Tensiones (de Fase -fase/neutro- y tensiones de Lineas -Linea-Linea- o concatenadas) y sus correspondientes valores de pico

• Corrientes y sus correspondientes valores de pico

• Potencias activas, reactivas y aparentes de fase y del sistema trifásico en 2 y 4 cuadrantes

• Factor de potencia o PF de fase y del sistema trifásico, con iconos de distinción entre carga inductiva y carga capacitiva

• Frecuencia (medida sobre la fase L1-N)

• Energías activas, reactivas y aparentes de fase y del sistema trifásico en 2 cuadrantes (con función de reconocimiento automático del sentido de los TI)

• Energías activas, reactivas y aparentes de fase y del sistema trifásico en 4 cuadrantes (monitorización de la energía absorbida y generada por el sistema)

• Valores medios de las potencias en un periodo de tiempo programado por el usuario

• Máxima demanda calculada sobre la potencia activa y aparente

• THDF (factor de Distorcion) de tensión y corriente expresados en valor absoluto y porcentual

• Cuentahoras de funcionamiento total con incremento T1 y Cuentahoras parcial con decremento T2

• Saldo de las energías activa, reactiva y aparente del sistema trifásico [saldo = energía absorbida - energía generada]

• Saldo de las energías activa, reactiva y aparente "parciales" del sistema trifásico en 4 cuadrantes en un periodo programable por el usuario, [saldo = energía absorbida - energía generada]

Modelos

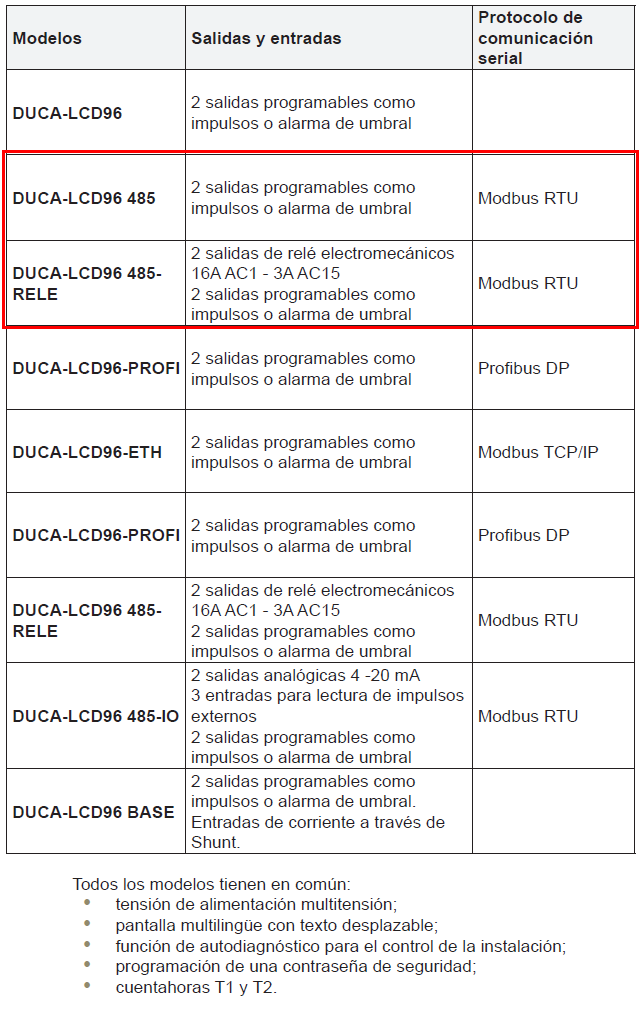

Si bien existen varios modelos, como los que se muestran en el siguiente listado, al pais estan ingresando actualmente solo los dos destacados (con puerto de comunicaciones 485, y con salida rele)

Esto es lo que se aprecia en su panel frontal:

Asi lucen las distintas pantallas de lectura:

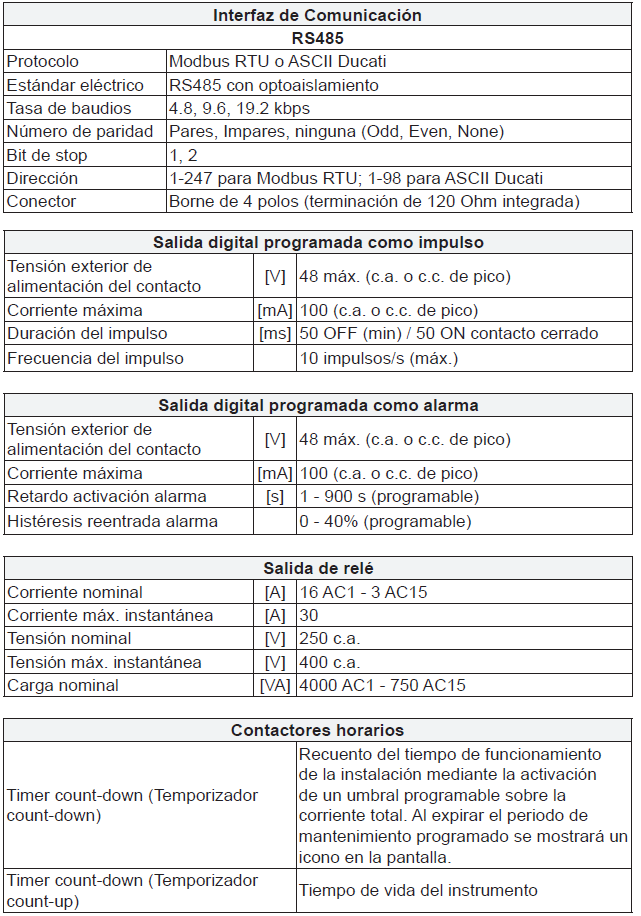

Si bien detallar todas sus especificaciones tecnicas resultaria largo y engorroso de enumerar e interpretar en este post; hay algunas que vale la pena resaltar, como por ejemplo:

EPAC - Nueva Convocatoria Noviembre de 2014

Con la intensión de colaborar una vez mas con la E.P.A.C (Electricistas Profesionales Asociados de Córdoba) en la difusión de sus eventos; podrán ver aquí abajo la invitación para la reunión del próximo Miercoles 19 de Noviembre para la:

“CHARLA DEBATE SOBRE ACOMETIDAS DE EPEC"

Unificación de criterios y reglamentaciones vigentes aplicables a las Especificaciones Técnicas (ET) de la E.P.E.C. correspondientes a:

• Acometida aérea en pilar monofásica/trifásica con medición directa hasta 40 kw.
• Acometida subterránea en pilar monofásica/trifásica con medición directa hasta 40 kw.

Objetivo: Lograr que los profesionales afines aclaren sus inquietudes en relación a experiencias obtenidas llevando al debate las mismas.

Dirigido a: Todos instaladores, ingenieros, tecnicos electricistas que se desempeñen proyectando y ejecutando instalaciones de acometidas electricas de esta índole.

Lugar: Museo de la Industria – Calle Libertad N° 1130 del Barrio General Paz; en Córdoba Capital.

Fecha y hora: Miércoles 19 de noviembre de 2014 de 19:00 a 21:00 horas.

Costo: $30 para socios y $50 para NO socios.

Certificados de Asistencia: Se entregaran en el lugar, al finalizar el evento.

Informes e Inscripciones en:
epac.info@yahoo.com.ar
epac.secretario@yahoo.com

o contactese con las autoridades de la asociación:E.P.A.C. - Electricistas Profesionales Asociados de Córdoba

• (0351)    156 537786; Jose Cufre / Presidente

• (0351)    155 386542; Hector Diaz / Secretario

Si desea asociarse a EPAC descargue -haciendo clic aquí-, la "Ficha de Afiliación" que podrá ser entregada completa, en el evento.

..........................................................................................................................................

*** Aclaro que yo, ALFREDO BLASCO; NO soy parte de la organización (solo colaboro en la difusión); por lo tanto NO Reservo. NI Anoto, NO Inscribo, NI Cobro a nadie, sin excepción - Gracias ***
..........................................................................................................................................
