Casetinas Danfoss . . . Un Go-la-zo!!

Desde hace más de diez años, la multinacional Dinamarquesa Danfoss, cuenta en el país con su filial "Danfoss Argentina", la que a través de su unidad de negocios Industrial Automation, importa y comercializa una completa línea de lo que normalmente conocemos como productos para "Salida Motor" (Mini contactores y contactores de potencia, Reles térmicos para todos ellos, Casetinas de arranque directo, Guardamotores Magneto-Térmicos, Arrancadores Suaves, Limitadores de par de arranque, Contactores inversores, etc.)

En este post comenzaremos viendo los Arrancadores Directos de Uso Industrial para motores de hasta 20 HP, popularmente conocidos como "Casetinas"

De diseño super compactas, las mismas son aptas tanto para uso interior, como para exterior; ya que las cajas protectoras plásticas ofrecen un alto grado de estanqueidad, mas precisamente  un IP 55 (según IEC 529), acompañada de botoneras frontales del mismo IP

Como sucede en todas las marcas que fabrican este tipo de Casetinas, tiene su botón Verde de ARRANQUE, pero el  Rojo que en la mayoría es un pulsador simple, solo de PARADA, en estas es una botonera del tipo Golpe de Puño, con retención (o bloqueo por cuarto de vuelta) con lo cual incrementa las medidas de seguridad, y ademas es SET/RESET manual o automático (Función de bloqueo de arranque, por selector) .

Están dotadas de riel DIN y en el lateral hay espacio suficiente para un bloque temporizador (ETB). En su fondo hay un terminal de tierra mas uno de neutro.

Existen versiones con cuatro entradas pretroqueladas, para acometida o salida de cables con prensacables o conectores de Métrica 20 y 25.

El hecho de que no haya cableado entre tapa y base, permite lograr un fácil montaje mecánico.

El rele térmico (o protección por sobrecarga) posee un contacto de señalizacion con separación galvánica y una perilla de fácil regulación amperometrica

Obviamente las tensiones de control pueden ser en 24, 220 y 380V según la bobina (intercambiable), que acompaña al contactor interno de la serie CI

Y Su rango de precios en el mercado va desde los U$s 130 a los U$s 210, del menor al mayor calibre respectivamente

 * Los costos de las versiones en 24V y 220V son idénticos

* * De necesitar comando en 24V, agregarle al código de la Casetina de 220, un "-24"

Nuevo Telurimetro SONEL MRU-30.....Poderoso El Chiquitin!!!!

Hasta ahora SONEL tenia cinco (5) modelos de Telurimetros, con prestaciones y precios que obviamente iban de menor a mayor, iniciando su paleta con el modelo mas básico, el MRU-20 hasta llegar al modelo mas completo (incluso uno, sino el mas completo del mercado), como es el caso del MRU-200GPS como el único en su tipo que incluye hasta el método de medición de Impedancia Dinámica pata PAT de Pararrayo, apto para medir las Puestas a Tierra de estos, con la inclusión de las coordenadas de geolocalizacion del punto en donde se estas realizando las mediciones.

En medio había modelos como el MRU-21, el MRU-105 y el caballito de batalla, o "el mas vendido" MRU-120 como la vedette de la familia.

Vale aclarar que cuando se habla de "Métodos" se hace referencia a:

1. Método técnico básico de las 3 picas (Jabalina a medir + 2 electrodos auxiliares)
2. Método técnico de las 4 picas (Resistencia "Especifica" de PAT: Jabalina a medir + 2 electrodos auxiliares + Cable que compensa el error introducido por la resistencia de cables de medición )
3. Método sin desconexion de la PAT a medir , con 1 pinza abrazando a la jabalina a medir + 2 picas auxiliares
4. Método sin desconexion de la PAT a medir y sin Electrodos Auxiliares, o Método de las 2 Pinzas
5. Método de Impulsion (o Impedancia Dinámica de Pararrayo), con impulsos de 1.000V en 4/10Ms, 8/20Ms y 10/350Ms

• Método de continuidad de las masas (Con corriente nominal de 200 mA para 25 o 50V), también conocido como Método de 2 picas
• Método de Wenner para medición de la Resistividad del Terreno (4 Picas en lineas separadas a igual distancia una de otra)

En un restailing de la linea, se decidió discontinuar la fabricación del MRU-105 (uno de los modelos mas antiguos), y reemplazarlo por el "Nuevo MRU-130" de dimensiones reducidas y con altas prestaciones

Mide por todos los métodos, y tiene un precio super-competitivo, en función de su performance, siempre que se lo comprare con productos de calidades similar (incluso contra productos de la misma familia MRU de SONEL). INCLUYE CERTIFICADO

Si interesa conocer sus características al detalle, desde este link se puede descargar su folleto en castellano:

::: NUEVO TELURIMETRO MRU-30 :::

Nuevo Webinar: Armónicos en Instalaciones Eléctricas" ¿Tema Tabú?

Dr. Ing. Juan Carlos Gomez Targarona

FECHA: JUEVES 3 de Noviembre de 2016

HORA: de 18:30 hs a 21:30 hs

DESTINATARIOS: Instaladores, Idóneos, Técnicos e Ingenieros con interés en el tema.

LUGAR: La pantalla de su PC, Notebook, Netbook, o Tablet

(si bien es posible también el seguimiento de estos eventos desde un Smartphone; no es recomendable su uso en esta oportunidad)

CERTIFICADOS: Se emitirán Certificados Electrónicos de Asistencia

COSTO: Puede variar entre $ 187 (Precio MADRUGADORES con muy poquitos cupos. No hay garantías de que aun queden disponibles) $ 227 y hasta $ 277 según  en que fecha te inscribas. En todos los casos pueden ser abonados en linea, con todas las tarjetas, u Off-line, ya sea por RapiPago o PagoFacil

TEMARIO:

Introducción a calidad de potencia, perturbaciones, conceptos básicos y tendencias.

• Índices de armónicos
• Componentes de secuencia
• Normalizaciones
• Generadores de armónicos

Flujo de armónicas

• Efectos de las armónicas sobre componentes de la instalación
• Aspectos económicos
• Medidas de mitigación
• Metodologías de monitoreo

.....y mucho mas.....

Mas detalles, pago e inscripción, haciendo Clic en el siguiente botón

Faltan solamente Para el Comienzo del Webinar

Facilitado por Eventbrite

Para quienes están en Córdoba Capital, aprovecho este post relacionado con educación, para invitarlos a participar -sin cargo-, de las dos jornadas de puertas abiertas que organiza esta institución amiga, como lo es la Escuela de Formación Laboral San Juan Bosco (En la que -Dios mediante- el viernes 4 de Nov. estaré participando con una presentación sobre Soluciones Simples para Pre-Automacion de Instalaciones ¡Los Esperamos!

JUEVES 3 -  17hs  INICIO DE LAS JORNADAS

JUEVES 3 –  17:30 HS

DISERTANTE MARTÍN PONCIO

TEMAS: MERCADO LABORAL EN CÓRDOBA

¿Cómo hago para cargar mi CV?

¿Cómo me postulo a un aviso?

Leyeron mi CV, ¿Cuanto tiempo debo esperar para que me llamen?

¿Por qué las empresas no leen mi CV? / ¿Por qué no me llaman?

¿Si cambio mi CV la empresa lo verá actualizado?

JUEVES 3 – 19:00 a 19:40 HS

DISERTANTE: SANDRA MEYER PRESIDENTE DE LA FUNDACIÓN RELEVANDO PELIGROS

TEMA: Charla informativa para los Electricistas idóneos sobre la complementación y novedades de la Ley de Seguridad Eléctrica



DISERTANTE: ING. CRISTIAN ARIEL MIOTTI, GERENTE DE ENERGÍA ELÉCTRICA – ERSEP

TEMAS: De interés para los alumnos Electricistas e idóneos del medio.

VIERNES 4 – 17:00 a 18:30HS

DISERTANTE – HERNÁN BAZÁN – SMS  Argentina

TEMA: Actuadores Neumáticos y Válvulas direccionales

VIERNES 4 – 19:00 HS

DISERTANTE -  ALFREDO BLASCO – REPRESENTANTE FINDER

TEMA: Pre automación de Instalaciones Residenciales/ Eficiencia Energética –

La eficiencia real en el uso de la energía y su reducción de costos – Agregado de valor a la edificación / con inversión mesurada.

Atemperando Con Clase.... Crono-Termostato Touch/NFC 1C.81

    No descubro nada si digo que el teléfono mobil ya no es solo un teléfono con el que unicamente nos comunicamos. De hecho la nueva tecnología NFC ha permitido intercambiar datos mediante una comunicación inalambrica entre dispositivos (Comunicación por proximidad). Y así es por ejemplo como en Finder se ha logrado comunicar un Smartphone, con un Interruptor Horario 12.51 o un Astro 12.81, con un Smart-Timmer como el 84.02 que mostré en el contacto anterior, y ahora con un Crono-Termostato 1C.81

Este 1C.81 es tan pequeño como para poder embutirlo en una caja de llaves de 5x10, y cuenta, ademas de con esta posibilidad de programarlo vía mobil, también con la posibilidad de hacerlos desde su frente, con su pantalla Touch....¡Todo un chiche!, miralo funcionando:

Datos Basicos

• Alimentación: 2 Baterías Alcalinas 1.5 V AAA

• Rango de temperatura INVIERNO: (+5…+37)°C

• Rango de temperatura VERANO: (+5…+37)°C

• Rango de temperatura ANTIHIELO: (+2…+8)°C

• Diferencial térmico ΔT: (0.1…0.9)°C

• Administrador: Si

• Calibración: Si

• Resolución: 0.1°C

• Tolerancia: +/–0.5°C

• Pantalla: Táctil

• Retroiluminación: Si

• Sonido: Si para señalización acústica de teclas y funciones

• Intervalo mínimo de programación: 30 minutos

• Hora legal: Actualización automática selectiva

• Bloqueo del Cronotermostato: Si, con código PIN

• NFC: Si

• Salida: 1 Contacto conmutado libre de potencial 5 A 250 V AC

• Montaje: En cara rectangular 5x10 de pared

• Grado de protección: IP20

NOTA: Tocando el centro de la pantalla se visualiza la hora y se enciende la

retroiluminación.

::: DESCARGAR SU MANUAL :::

A Medir Señor. . . Vamos a Medir Señor! . . .

¿Levante la mano quien MIDE habitualmente los parámetros de los Disyuntores Diferenciales?

y OJO que dije "M-I-D-E", no P-R-U-E-B-A (Ya sea que dicha prueba se haga con el botón propio de TEST, o con la fichita de testeo Cambre, o con la lampara de pruebas; o las puntas G18 de GEF, etc.....No, No, eso no cuenta).

Hoy quizás ya varios de los que leen regularmente mis post, estén pudiendo levantar la mano tranquilos; pero aun hay una gran mayoría que no :-(

Desde la aprobación de la Resolución 900/2015, allá por Mayo del año pasado, en que la Superintendencia de Riesgo del Trabajo (S.R.T.) comenzó a exigir en todos los ámbitos laborales, cubiertos por ART, esta medición puntual; ademas de otras dos (Resistencia de Puesta a Tierra que ya se exigía antes, y Continuidad de las masas con 200mA/24V que también se comenzó a solicitar ahora), recién a partir de entonces es que la MEDICIÓN DE D.D.'s ha tomado fuerza.

Bien sabemos que normativamente existen distintos tipos o "Clases" de DD (AB, A y B), en función de la corriente de fuga que pueden detectar c/u

También que difieren en sus "Sensibilidades" encuadrándolos en 3 categorías, según los valores de la Id

(AS) Alta sensibilidad: 6-10-30 mA.

(MS) Media sensibilidad: 100-300 y 500 mA.

(BS) Baja sensibilidad: 1-3-5-10 y 20 A.

Y porsupuesto, con "Tiempos de Actuación" distintos, pudiendo resumirlos en 2 tipos, como son Generales/Instantáneos, y Selectivos o con Retardos, los que operan con regulación electrónica y se circunscribe su uso mayoritariamente al ámbito industrial o el gran terciario.

Un DD general o instantáneo (sea AC, A o B), nunca debe actuar con valores de corrientes diferenciales que sean iguales o inferiores al 50% de su Id nominal (Idn), entre la mitad de esa Idn y el 100%, puede o no abrir el circuito, y por arriba del 100%, o sea cuando Idn => 1Idn; si o si debe interrumpir el paso de corriente

A estos dispositivos se les solicita entonces una medición especifica de Tiempo/Corriente:

1_ "Corrientes de Actuación", que justamente hay que medir cuales son los valores reales de las corrientes diferenciales a las cuales efectivamente abren, para cuando le son inyectadas corrientes de prueba de 0,5 de la Id nominal que declara el fabricante, también cuando esa Id de prueba es del 100% (= 1Idn), y pruebas con valores superiores como 2 Idn, 5 Idn. Todos esos valores medidos deberían ser iguales o al menos estar por debajo de los limites superiores en cada caso

En cada una de las mediciones anteriores, se deberá tomar lectura de los "Tiempos de Respuesta" para los cuales abrió en cada caso, debiendo dar como resultados tiempos iguales o menores a estos

Dentro de la categoría de los que son "Medidores de DD (o de RCD como también se los suele llamar) el equipo mas básico de SONEL es el MRP-201 que

• Prueba de diferenciales RCD de todos tipos: AC, A y B

• Medición de los diferenciales inmediatos, o selectivos con corriente nominal residual
• Id =10, 30, 100, 300 y 500 mA,
• Medición simultánea de la corriente de disparo I y tiempo de desconección t , para las corrientes 0,5Id, 1Id, 2Id, 5Id hasta DD de 100mA, y  0,5Id + 1Id para los de 500mA
• Capacidad de medir la tensión de contacto U y Resistencia de puesta a tierra Re sin disparo
• Función Auto de medición de RCD.
• Medida de voltage CA y frecuencia.
• Comprueba la conexión del Conductor de Protección PE utilizando electrodo de contacto.
• Memoria incorporada para hasta 990 celdas de resultados de las mediciones.
• Comunicación Inalámbrica por radio interfaz.
• Software profesional para lectura de los datos y creación de informes.

Y en este VIDEO se lo puede ver en acción:

::: DESCARGAR SU DATASHEET :::

SMARTimer, un Temporizador Digital "2-en-1" Fuera de lo Comun

     Hace tiempo mostraba en uno de los post, al Interruptor Horario 12.51 como la gran novedad en la materia, ya que podía ser programado con el smarphone, y si bien aquello fue algo muy bueno, hoy Finder de una nueva vuelta mas de tuerca en esa linea. Un paso adelante para lograr una programación más sencilla, flexible e inmediata directamente desde el celu, pero esta vez con un temporizador multifuncion de 2 canales independientes, también programables tanto desde su Joystick a bordo, como desde un smartphone que tenga tecnología NFC y la misma App de Android “Finder Toolbox”

El SMARTimer 84.02 cuenta con una amplia pantalla LCD retroiluminada para una optima visualización de los parámetros de funcionamiento, tales como: el tiempo fijado, tiempo parcial, indicador de la temporización en curso, estado de las entradas, estado de las salidas. Programación flexible, que permite la creación de funciones específicas, combinando las "25 funciones disponibles en cada canal".

1. OFF Relé siempre OFF
2. ON Relé siempre ON
3. AI Temporizado a la puesta en tensión
4. DI Intervalo
5. GI Impulso retardado
6. LI Accionamiento intermitente asimétrico (inicio trabajo)
7. PI Accionamiento intermitente asimétrico (inicio reposo)
8. SW Accionamiento intermitente simétrico (inicio trabajo)
9. SP Accionamiento intermitente simétrico (inicio reposo)
10. AE Temporizado al inicio de la señal de mando
11. BE Temporizado al corte de la señal de mando
12. CE Temporizado al inicio y al corte de la señal de mando
13. DE Intervalo al inicio de la señal de mando
14. EE Intervalo al corte de la señal de mando
15. FE Intervalo al inicio y al corte de la señal de mando
16. EEa Intervalo al corte de la señal de mando (rearmable)
17. EEb Intervalo al corte de la señal de mando
18. WD Intervalo al inicio de la señal de mando (rearmable)
19. GE Impulso retardado al inicio de la señal de mando
20. LE Accionamiento intermitente asimétrico con señal de mando (inicio trabajo)
21. PE Accionamiento intermitente asimétrico con señal de mando (inicio reposo)
22. IT Telerruptor temporizado
23. SS Monoestable con mando de marcha
24. PS Monoestable con mando de pausa
25. SHp Temporizado al corte de la señal de mando, con mando de pausa

Este SMARTimer 84.02, en sus escalas de tiempo abarca desde las décimas de segundo, hasta segundos, minutos u horas, con gran precisión y la posibilidad de programar temporizados desde 0,1 segundo hasta 9.999 horas, que es mas de 1 año!!

Es un producto ideal para cuando se precisa instalar un temporizador modular, multifunción; o un temporizador de precisión, con amplio rango de escalas de tiempo. Otras de sus particularidades son:

Está disponible en dos variantes:

• 84.02.0.230.0000 con tensión nominal de alimentación 110… 240V AC/DC no polarizada

• 84.02.0.024.0000 con tensión nominal de alimentación 12… 24V AC/DC no polarizada [Apto para la conexión directa de sensores de proximidad (Tanto PNP como NPN)]

 DESCARGAR FICHA TÉCNICA DEL 84.02

Estabilizadores de Tensión Servoasistidos (Electromecánicos)

Los estabilizadores (o reguladores) de tensión electromecánicos a servomotor (o servo-asistidos), han acumulado una gran experiencia, por cuanto llevan muchos años de servicio en miles de aplicaciones en las que se necesita una perfecta estabilización de la tensión de alimentación, en cargas que son generalmente críticas, y de naturaleza complicada, tipo las que tienen grandes corrientes de arranque (o alto inrush), o las que son altamente reactivas, las de grandes potencias, etc. No obstante, y precisamente por ello, lejos de caer en la obsolescencia, siguen gozando de prestigio en todas aquellas aplicaciones industriales comprometidas.

En estos casos, la escasez de electrónica delicada, lejos de ser un problema, se convierte en una fortaleza, logrando productos muy robustos, precisos y confiables que garantizan una alimentación eléctrica de calidad, sin distorsión armónica.

Las potencias disponibles a la fecha son:

Cuentan, de serie, con el empleo de autotransformadores toroidales para toda la gama, lo cual conlleva un mejor rendimiento, eficiencia y velocidad de respuesta.

Es decir, en la medida que la tensión de entrada varia; el estabilizador compensa tal variación de forma casi continua; evitando por ejemplo los molestos cambios -claramente perceptibles-, en la intensidad de iluminación, o en las fuerzas/velocidades de motores.

Poseen ademas una temporizacion inicial; la que permite que el equipo corrija la tensión de alimentación, antes de conectar la carga

APLICACIONES:

Los de potencia son muy utilizados en una gran variedad de procesos industriales, en los que alimentan de forma segura a maquinaria especifica altamente sensible a las variaciones de tensión. Estas cargas, por potencia y por su carácter reactivo, precisan ser alimentadas por reguladores de tensión capaces de hacer frente a tales demandas.

Entre otras, podríamos citar: fresadoras, devastadoras, prensas, tornos, pulidoras, máquinas de electro erosión, etc. así como accionamientos y maniobras eléctricas, controles numéricos, hornos eléctricos o repetidores de telecomunicaciones.

Los de potencias menores pueden utilisarze para alimentar electrodomésticos, viviendas, laboratorios, etc.

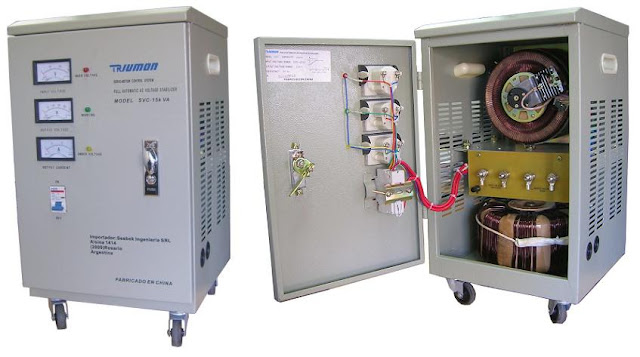

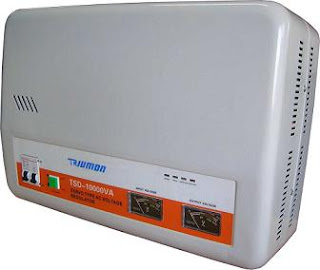

Como bien se muestra en la imagen, los grandes son fáciles de mover ya que se encuentran montados sobre ruedas, mientras que los mas pequeños, pueden aplicarse sobrepuestos en pared, o simplemente apoyados sobre muebles.

Analizadores de Redes y Calidad de Energia PEM330 y PEM333

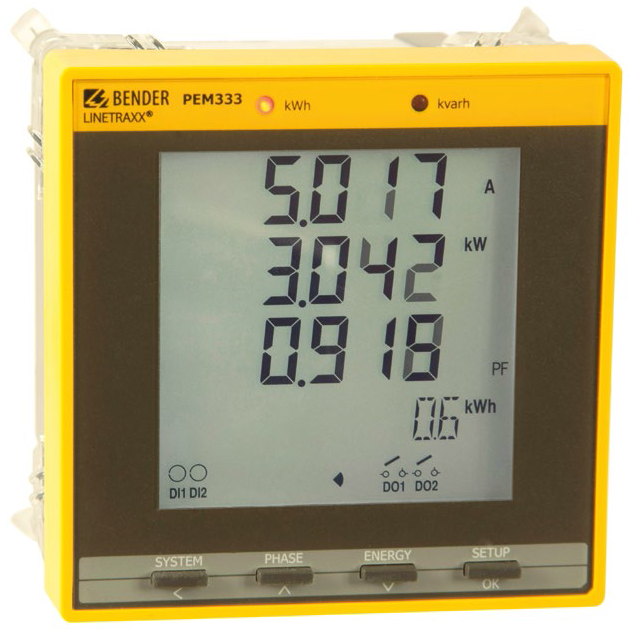

Estos equipos de medicion PEM330 y PEM333 de la Alemana BENDER, de 96x96 mm; son utilizados para registrar e indicar parametros electricos de los mas variados en redes públicas de distribución, y en instalaciones electricas en general.

El alcance de sus rangos de medición

abarca desde corrientes y tensiones a través del consumo de energía y rendimiento, hasta la distorsión armónica total con evaluación de la calidad de tensión.

Las mediciones de energía activa están en conformidad con la norma DIN EN 62053-22, son bidireccionales y ofrecen una "Clase de Precisión 0,5 S" la cual es muy buena en relacion al grueso de lo que se comercializa en nuestro mercado, dentro de lo que pueden ser costos razonablmente alcazables.

Las entradas de intensidad normalizadas de 5 A se conectan a transformadores de corriente (T.I´s), y sus principales campos de aplicacion son:

• Como reemplazo ideal para antiguos instrumentos de medida analógica, tanto en redes de baja, como de media tensión (a través de los respectivos transformadores de tensión).
• Supervisión de la calidad de la energía.
• Captura de información relevante para sistemas de gestión de energía y costos.
• etc.

Características del aparato:

• Frecuencia de muestreo de los canales de medida: 1,6 kHz.
• Clase de precisión según IEC 62053-22: 0,5 S
• Cálculo de la tasa de distorsión armónica total THDU/THDI: hasta el armónico de orden 15.
• Protección por contraseña.
• Fácil montaje mecanico, con horquillas de sujeción sin necesidad de emplear herramientas.
• Entradas y salidas:

– 2 salidas digitales (solo en el modelo PEM333)

– 6 puntos de ajuste programables por el usuario (valores de respuesta, retardos entre 0…9999 segundos).

– Protocolo del sistema: 32 eventos, cambios de ajustes, cambios del estado de los ajustes por vía entrada digital (DI),operaciones vía salidas digitales.

• Comunicación (solo en el modelo PEM333):

– Interfase RS-485 eléctricamente aislado (desde 1,200 bit/s a 19,200 bit/s).

– Protocolo Modbus RTU.

• Demanda de energía e intensidad para determinadas franjas horarias
• Picos de demanda con marcas de tiempo (Modelo PEM333)
• Vigilancia de consigna programable

Mediciones:

– Tensiones de fase UL1, UL2, UL3 en V

– Tensiones de línea UL1L2, UL2L3, UL3L1 en V

– Intensidades de fase I1, I2, I3 en A

– Intensidad de neutro (calculada) I4 en A

– Frecuencia f en Hz

– Angulo de fase para U e I en °

– Potencias por conductor de fase, Activas, Reactivas y Aparentes; S en kVA, P en kW, Q en kvar

– Potencia total S en kVA, P en kW, Q en kvar

– Factor de desplazamiento λ cos (φ)

– Factor de potencia cos (φ)

– Energía activa y reactiva de importación en kWh y kvarh

– Energía active y reactiva de exportación en kWh y kvarh

– Desequilibrio de tensión en %

– Desequilibrio de intensidad en %

– Distorsión armónica (THD) para U e I

– Factor-k para U e I

Un valor agregado que los hace "unicos", es su costo, super accesible; ya que el PEM330 arranca en el mercado en los U$s 312 + iva; que para las prestaciones y calidad que representan, es mas que economico (Ese valor de referencia no incluye los TI)

Conexión al bus RS-485-Bus a través de los terminales D+, D- y SH.   Hasta 32 equipos pueden conectarse al bus de comunicación. La máxima longitud de cable para las conexiones de los equipos al bus de comunicación es de 1200 m.

Adicionalmente, puede incorporarse dentro del sistema BMS (interfaz de medida Bender). Esto permite la comunicación con los dispositivos Bender ya existentes y verificar los ajustes de parámetros en el equipo y la visualización de las magnitudes medidas y las alarmas producidas.

Registro de eventos (Registro SOE)

El equipo puede almacenar hasta 32 eventos. Si hubiera más de 32 eventos, el evento más reciente sustituirá al evento más antiguo según el principio primero-dentro-primero-fuera. El evento 33 se sobrescribe sobre la primera entrada, el evento 34 sobre la segunda, etc.

Los posibles eventos son:

 Fallo en la tensión auxiliar de alimentación
 Cambio en el estado de la consigna o ajuste
 Acciones de los relés
 Cambios de estado de las entradas digitales
 Cambios en el setup

Cada grabación de un evento incluye la clasificación del mismo, los valores de

los parámetros relevantes y una resolución con 1 ms de muestreo.

Todos los eventos guardados pueden recuperarse a través del interfaz de comunicación (sólo en el modelo PEM333).

Detección de fallo de conexión

Este equipo de medida universal no solo detecta fallos de conexión además

diagnostica el tipo de fallo.  (Ver Manual Adjunto)

>>> Descargar de aqui la info tecnica:

 FOLLETO PEM330/PEM333  |  MANUAL DEL PEM330/PEM333
