Cajas que Marcan la Diferencia

CAJAS MÚLTIPLES TRAMONTINA

   La línea de Cajas Múltiples TRAMONTINA, tiene una amplia variedad de modelos y dimensiones. Existen puntualmente dos tipos, que son exclusivas (sin competencia en el mercado) por sus terminaciones y funcionalidades.

Ambas son elaboradas en aluminio inyectado, con la mas alta tecnología  y acabados inmejorables. Estas son:

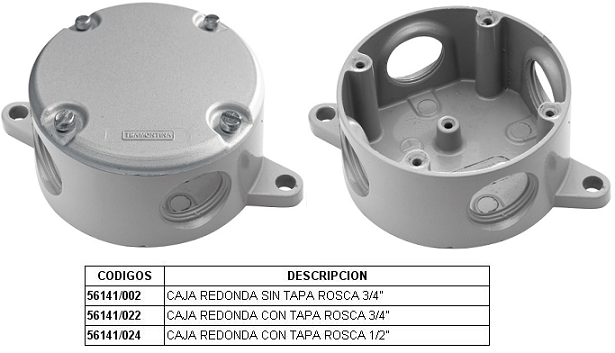

• Las Cajas Redondas (Diam 87,5 x 5mm de Profundidad) 56141/0xx; Utilizadas regularmente como cajas de paso, derivación, soporte de luminarias, detectores de incendios, etc. (se proveen con o sin tapa+Junta y con tapones roscados de PVC).

• Las cajas Porta Bastidores (5x10) 56120/2xx: Utilizadas habitualmente como cajas de registro, para montaje de tomacorrientes y/o llaves de efectos; similares a otras, "pero" totalmente ciegas y con Conectores Incorporados (1 o 2 salidas), lo que las hacen 100% sin rosca; y mas seguras que otras -incluso de TRAMONTINA misma-, ya que al no tener estampas vacías, o tapones ciegos en salidas sin uso, son especialmente aptas como para ser instaladas -sin acceso a ellas-; en ambientes con presencia de personas -sin conocimientos técnicos  ni de riesgo eléctrico alguno-

Un dato que no es menor, es su excelente nivel de precios, como uno de los mas competitivos de plaza en este tipo de cajas, y en este tipo de materiales.

Lo mas común, incluso en otras marcas, es encontrar las cajas clásicas con las 4 perforaciones roscadas (una por cada lateral), a las que luego habra que roscarles conectores, en caso de las salidas que se utilizan efectivamente, o tapones ciegos, para las salidad que no se usen. Me refiero a este tipo de Cajas Rectangulares

Todas estas cajas, junto a otros productos de la familia eléctrica y toda la linea de accesorios para Redes Compactas de Distribución de Energía, son fabricados en 2 de las 10 plantas que posee el Grupo TRAMONTINA en Brasil; FORJASUL Canoas -en la localidad que lleva el mismo nombre- y ELETRIK, en la localidad de Carlos Barboza; ambas, en el estado de Río Grande do Sur

El Grupo TRAMONTINA tiene en total un parque industrial de 535.000 m² en distintos estados, los que albergan esas 10 plantas fabriles que producen más de 16.000 artículos.

En este corto vídeo se puede conocer virtualmente la Planta de FORJASUL

Si aun no tiene su Catalogo de Productos Eléctricos TRAMONTINA

CLIC AQUÍ para descargarlo en PDF.

Selector Automático de Fases

GUAR-DIAN NSAF93, DE NOLLMANN

   El selector automático de fases GUAR-DIAN NSAF93 de NOLLMANN permite al usuario de equipos que deben estar energizados permanentemente,
cumplir con esta misión, teniendo habilitada alguna de las tensiones que monitorea el equipo a través de contactos electromecánicos.

El NSAF93 Monitorea permanentemente las tensiones ingresantes al equipo; y mediante un orden de prioridades habilita una de sus salidas de comando de contactos electromecánicos, la cual siempre está dentro de los parámetros preseleccionados mediante la programación por teclado.

Su display permite visualizar el valor de las tensiones ingresantes, la corriente tomada por la carga y la frecuencia. Indica la salida que está habilitada y si hay fallas de tensiones. El ultimo dígito de la derecha indica con un guion, cuando mide tensiones, de que fase se esta midiendo; y con una A o una H respectivamente, cuando mide las Corrientes y Frecuencias de las distintas fases

Por medio de pulsadores frontales se pueden recorrer los parámetros instantáneos y programar los límites de tolerancia de tensión y frecuencia y el tiempo de conmutación.
Mediante una serie de LEDs se puede conocer fácilmente si hay salidas activadas o falla en todas las tensiones, en caso de funcionamiento normal; cual de las salidas es la que esta activada, etc.
Tres salidas de contacto electrónico efectúan el comando de los contactores
que vincularán una de las fases a la carga.
La alimentación se toma desde las mismas tensiones que monitorea. A pedido, se puede fabricar con alimentación auxiliar independiente, para cuando se tiene una fuente segura (batería o UPS).

FUNCIONAMIENTO: El selector automático de fases mide permanentemente la tensión de las tres fases y las compara con los limites preestablecidos. El primer limite ("U.sup" y "U.inf") determina cuando una fase es apta para la carga, o no. Cuando la 1º fase se sale de estos limites, el selector conmuta la salida habilitando la 2º fase; si se diera que esta tampoco es apta, hace lo propio para habilitar la 3º fase. Cuando la 1º fase retoma sus parámetros originales, y vuelve a ser apta, el equipo conserva la ultima fase seleccionada, para no efectuar conmutaciones innecesarias. En caso de querer retomar esa 1º fase como "predeterminada", se debe restablecer el equipo, o desconectar por un instantes las otras dos fases.

Hay un segundo rango de limites ("U.top" y "U.Lou") que es de seguridad; y permite el funcionamiento de la carga aunque todas las fases estén fuera del rango de los limites principales antes mencionados, es por si se necesitan alimentar cargas semi-criticas como procedimiento de emergencia. Cunado el selector trabaja con este nuevo rango de limites, se enciende el LED de Falla "F"; ya con tensiones por fuera de este nuevo ámbito  se desactivan las salidas para evitar daños sobre las cargas. Si esto sucede, se apaga el LED de la fase de salida, por ejemplo "R", y queda el de Fallas "F" encendido

CLIC AQUÍ para descargar el esquema de conexiones y sus instrucciones de programación.

Flotantes para control de nivel de liquidos

NUEVAS BOYAS FINDER, Serie 72

   Complementando a la Serie 72, Finder presenta una línea de boyas flotadoras de control de nivel con tecnología electromecánica.

Se trata dos nuevos productos a su gama: los tipos 72.A1 y 72.B1, que pueden utilizarse para controlar directamente bombas sumergidas, y poseen un micro interruptor con contacto conmutado de 20 A 250 VAC. Están diseñados para instalaciones de aguas residuales, potables e  industriales, estaciones de bombeo y plantas de energía en general.

El tipo 72.A1 es un flotador de doble cámara, apto para Aguas Blancas y puede ser utilizado para automatización de sistemas hidráulicos en general como pozos de agua, aguas residuales o desagües de agresividad media o baja, entre otros.

CARACTERÍSTICAS GENERALES:

• Contactos: 1 contacto conmutado
• Corriente nominal (A) 20 en AC1 (8 A - AC3)
• Tensión nominal (VAC): 250
• Capacidad de ruptura en DC1: 6 A - 30 VDC
• Categoría de protección: IP68
• Temperatura máxima del liquido °C: +60
• Profundidad máxima (m): 40
• Cable: PVC o H07-RN-F (homologado TÜV)
• Material envolvente: Polipropileno

El tipo 72.B1 es un flotador de triple cámara sellada, particularmente adecuado para Aguas Negras (llámense sistemas de drenajes, aguas industriales con restos de aglomerados en suspensión, estaciones de bombeo industriales y aplicaciones hidráulicas en general).

Las Características Generales de este ultimo son idénticas a las del anterior, y fuera de esa tercera cámara que aloja y protege al micro-interruptor o de sus formas; en lo único que difieren es en la profundidad máxima a la cual pueden sumergirse, que para uno es de 40m y 20m para el otro.

Ambos pueden usarse para llenado y/o vaciado, en configuración de un único flotante, o de a pares, tal como se muestra en los ejemplos de aplicación del catalogo que se puede descargar al final de esta publicación

Están disponibles con dos tipos de cables, en PVC o Neopren, de 5 o 10 metros. Los de Neopren están homologados por el laboratorio alemán TÜV SÜD, de reconocimiento mundial.

CLIC AQUÍ para descargar su Catálogo en PDF.
