Ley, Resolucion, Protocolo y Separata a Favor de la Seguridad Electrica

I-M-P-E-R-D-I-B-L-E  -  Si no pudiste ver en vivo el Webinar del Ing. Carlos Galicia en ElectroGremio-TV, con la ponencia sobre esta Nueva Resolucion 900/2015 de la S.R.T. con "Conceptos Clarisimos sobre Mediciones Exigidas por la Resolucion en cuanto a Puesta a Tierra y Prueba de Diferenciales", aqui la dejo para que no hos perdais esta gran capacitacion

Si hay que hablar de Seguridad Eléctrica, posiblemente muchos ya sabrán (y habrá otros tantos que no); que desde el pasado 28 de Abril de 2015 -a nivel país-, y desde el 17 de Junio del corriente -en la provincia de Córdoba-; tenemos novedades de gran relevancia en la materia, y desde este humilde espacio, la idea es contribuir en la difucion de temas tan, pero tan importantes como estos, que; quienes estamos ligados al rubro eléctrico y afines, "NO PODEMOS DESCONOCER".

Me refiero a una Resolución de orden Nacional y a una Ley Provincial, mas específicamente a:

• La Revolución-900/2015 de la SUPERINTENDENCIA DE RIESGOS DEL

  TRABAJO (S.R.T.), publicada en el Boletín Oficial Nº 33.118 del pasado 25/04/2015; que aprobó un PROTOCOLO PARA LA MEDICIÓN DE PUESTA A TIERRA Y LA VERIFICACIÓN DE LA CONTINUIDAD DE LAS MASAS EN AMBIENTES LABORALES de uso obligatorio para todos aquellos que deban medir el valor de la puesta a tierra y verificar la continuidad de las masas conforme las previsiones de la Ley N° 19.587 de Higiene y Seguridad en el Trabajo y normas reglamentarias (Resolucion que ENTRO EN VIGENCIA el pasado 28 de Mayo de 2015; que refiere a las mediciones que deberán realizarce todos los años, que estarán en un todo de acuerdo a los valores que establece la Reglamentación de la AEA, que prevee el planteo de un plan de acción para ecuación a esto, en caso de anomalías detectadas y que obliga a controlar periódicamente el adecuado funcionamiento del/los dispositivos de protección contra contactos indirectos por corte automático, léase: DISYUNTORES DIFERENCIALES)

La lógica y la premisa en la que esta basada esta Resolucion es que: "Resulta indispensable que los sistemas de puesta a tierra, y los dispositivos de corte automático de la alimentación, se encuentren en condiciones adecuadas, como así también la verificación de que cada masa esté conectada a un conductor de protección "PE", puesto a tierra, para la protección efectiva de los trabajadores contra riesgos de contacto con masas puestas "accidentalmente" bajo tensión (riesgo de contacto indirecto); y Que para la mejora real y constante de la situación de los trabajadores, es imprescindible que se cuente con mediciones confiables, claras y de fácil interpretación, lo que podrá lograrse unificando criterios y procederes, mediante este protocolo estandarizado de medición y verificacion.

Incluso, la Asociación Electrotécnica Argentina -A.E.A.-, como ayuda desinteresada a los profesionales, técnicos y electricistas, ha redactado una Separata de la Reglamentación para la Ejecución de Instalaciones Eléctricas en Inmuebles AEA 90364 (con los conceptos y valores básicos y complementarios, que le dan mayor comprencion y fundamentacion a la resolucion, para quienes no estén tan empapados de dicha Reglamentacion AEA)

• La Ley-10.281/2015 de SEGURIDAD ELÉCTRICA PARA LA PROVINCIA DE CÓRDOBA, sancionada por la Legislatura Provincial el pasado 17/06/2015; sin reglamentarse aun.

       A partir de la promulgacion de esta Ley, se crea la figura del instalador electricista habilitado. Todos los trabajos vinculados a instalaciones eléctricas en el ámbito provincial, sean públicos o privados, sólo podrán ser realizados por profesionales habilitados.

Se deberá emitir por cada trabajo realizado un "Certificado de Instalación Eléctrica Apta", que expresará el cumplimiento de estándares de materiales, elementos, equipos eléctricos y ejecución de las instalaciones montadas.

Este certificado tendrá un rol preponderante al momento de requerir el suministro eléctrico, por ejemplo, a la EPEC -Empresa Provincial de Energía de Córdoba-; ya que desde ahora, este documento, expedido por un instalador habilitado, será un requisito "excluyente" para que las distribuidoras eléctricas otorguen el servicio.

Este nuevo marco regulatorio abarca a "instalaciones nuevas y existentes", a aquellas en "reanudación del servicio" o con "modificaciones y ampliaciones de la instalación".

La nueva ley especifica que será el Ente Regulador de los Servicios Públicos (ERSeP) el organismo que cree un "Registro de Instaladores Electricistas Habilitados".

También a partir de la publicación de esta ley, los municipios, comunas y titulares de instalaciones de alumbrado público deberán adecuar dichas instalaciones a la normativa en el plazo "de 2 años", acreditándolo con el correspondiente certificado.

Sitio para Visitar

• Ministerio de Trabajo, Empleo y Seguridad Social Superintendencia de Riesgos del Trabajo - SRT Prevención

¡¡Lindos Temas para Opinar!! - Se aceptan comentarios, opiniones, pataleos....abajo:

Capacitaciones por Dos

Se viene un Nuevo Webinar (Seminario vía Web) a dictarse la semana proxima, mas precisamente el dia 2 de Septiembre de 2015:

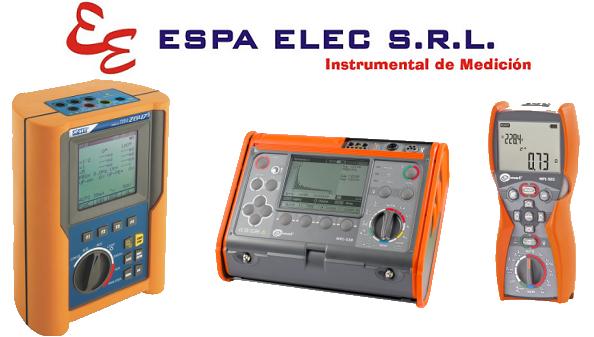

• “Porbador de Diferenciales e Instrumentos Multifunciones" (MPI-530, MPI-502 y MRP-201 de SONEL + ZG-47 de HT, etc) / ESPA ELEC”

 Ademas de un Nuevo Curso Online (100% vía Web) a dictarse a fines de Septiembre

• “Eleccion, Aplicacion y Mantenimiento de los Transformadores de Medicion, Para Media, Alta y Muy Alta Tension / DISEÑAR"

A continuacion, mas detalles de cada uno de estos:

1* Probador de Diferenciales e Instrumentos Multifunciones

OBJETIVOS:

• Dar a conocer la gama de Medidores y Multi-medidores acordes a las nuevas reglamentaciones vigentes; tanto en Sonel como en HT-Instrument

• Adquirir o Refrescar los conceptos basicos del tipo de mediciones que se exigen en la actualidad, tanto en lo referido a la "Prueba de Disyuntores Diferenciales" [Tiempo/Corriente], como a la Puesta a Tierra, Continuidad y Otros parametros de relevancia

• Evacuar dudas y consultas afines

DESTINATARIOS: Instaladores, Idóneos, Técnicos e Ingenieros Afines a la temática, Profesionales de la Seguridad e Higiene, de las A.R.T., interesados en general en la Seguridad Electrica.

LUGAR: La pantalla de su PC, Notebook, Netbook, o Tablet (si bien es posible tambien el seguimiento de estos eventos desde un Smartphone; no es recomendable su uso en esta oportunidad)

FECHA: Miercoles 9 de Septiembre de 2015

HORA: de 18:30 hs a 20:00 / 20:30 hs

CUPOS: Limitados (Solo con inscripcion previa)

COSTO: Sin Costo

MAS INFORMACION y/o INSCRIPCIONES: Clic en el siguiente botón

2* Elección, Aplicación y Mantenimiento de los Transformadores de Medición, Para Media, Alta y Muy Alta Tensión

En un todo de acuerdo con la Normas Técnicas de Referencia IRAM / IEC / ANSI / IEEE

OBJETIVOS:

• Asimilar los fundamentos teoricos y las pautas metodológicas + técnicas de un conjunto de herramientas básicas para la gestión técnica de las instalaciones en las condiciones del contexto actual, de los transformadores de medida.

• Desarrollar la capacidad de utilizar esas herramientas en casos concretos.

• Ampliar la visión de los campos de aplicación mediante el intercambio tecnológico entre empresas.

DESTINATARIOS: Personal técnico y jerárquico de áreas y departamentos de protecciones. Diseñadores de sistemas de protecciones eléctricas en media y alta tensión. Personal técnico de mantenimiento de instalaciones eléctricas en estaciones, subestaciones transformadoras y centrales eléctricas. Personal docente universitario, cátedras de electrotecnia, máquinas eléctricas, medidas eléctricas electrónicas.

LUGAR: La pantalla de su PC, Notebook, Netbook, o Tablet

INICIA: Lunes 28 de Septiembre de 2015

HORA: de 18:00 hs a 20:30 hs

DURACION: 6 Jornadas, con 15 hs Catedra en total

CUPOS + REQUISITOS  +  COSTO + TEMARIO + MODALIDAD:  :::VER CON UN CLIC EN EL BOTON DE INSCRIPCION:::

MAS INFORMACION y/o INSCRIPCIONES:

Minimo de 5 Inscriptos para asegurar su dictado

CLIC EN LA IMAGEN PARA REGISTRARSE ONLINE

Visitenos en:

DUCATI ENERGIA: Stand 2F-40

ESPA ELEC SRL:   Stand 2I-29

Volt-Amperometricas, Para Todos Los Gustos y Presupuestos

SONEL cuenta con modelos de Pinzas Ampoerometricas o Volt-Amperometricas, para todas las necesidades y todos los bolsillos.

A la paleta la componen 5 variantes (mas alguna especial con visor wireless que aquí no veremos), y que van de una mini pinza para medición de corrientes de Fuga, hasta una Pinza de Gran Maxilar capaz de medir 2000 A

La diminuta CMP-200, es solo Ampoerometrica, y si bien puede

medir corrientes alternas de hasta 200 A, su mayor utilidad se encuentra en la medición de pequeñas corrientes de fuga, actuando con el mismo principio que el de un disyuntor diferencial, es decir con una doble bobina en su maxilar (emisora y receptora), que al abrazar ambos conductores a la vez -Fase y Neutro- detecta esa diferencia que se produce entre la corriente que circula por ambos, toda vez que parte de la misma se "fuga" como perdida. En lugar de accionar una maneta como sucede con un Interruptor Diferencial, en este caso mide y muestra el valor de dicha perdida

La siguiente, CMP-400 ya es Volt-Amperometrica; llegando a medir tensiones en alterna y continua hasta los 600V, y corriente solo de Alterna, hasta los 400A. Como adicionales se destacan la detección de tensión sin contacto -por proximidad-, mediante el led rojo central, en la base de las mandíbulas; medición de resistencia hasta 40 MOhms, Frecuencia hasta 10 khz y Temperatura por termocupla hasta los 760ºC, mas prueba de Diodos (No mide Verdadero Valor Eficaz o TRUE RMS).

La CMP-401 es ídem a la 400, solo que sirve tanto para Corriente Alterna, como para Corriente Continua (max. 400A) y suma también la medida de capacitancia, hasta 100 Micro Faradios

La bedette de la familia es la CMP-1006. Una pinza con todas las prestaciones de las 400/401, solo que con medición de verdadero valor eficaz [TRUE RMS] y mayores rangos en todas las magnitudes, como por ejemplo los 1.000 Amperes que puede medir en CA y CC

Mide también la corriente de arranque inicial o "INRUSH" de dispositivos, ya que lo hace con alta frecuencia de muestreo.

Si bien no cuenta con el detector de tensión sin contacto, si incluye un buzzer para la emisión de sonido cuando se prueba continuidad, y se le suma también un contador de ciclos de trabajo

Por ultimo, la CMP-2000 tiene como mayores atributos, todos los de la 1006, y fondos de escalas mas altos aun, ya que por ejemplo mide corriente alterna [TRUE RMS] hasta 1.500A y continua hasta 2.000A. Mide tensión continua hasta 1.000V y alterna [TRUE RMS] hasta 750V; y por supuesto, tiene un gran tamaño de maxilar, para permitirle su inserción en barras

Estas dos ultimas -CMP-1006 y CMP-2000-, cuentan con certificado de trazabilidad (lo que antes llamábamos de "Certificado de Calibración")

Todas tienen autorango, y auto apagado, indicadores de sobre rango, data hold, retroiluminacion de diplay, etc., etc., etc

Para mayores datos de Pinzas SONEL, descargue aquí su folleto de interés:

• CMP-200
• CMP-400 / CMP-401
• CMP-1006
• CMP-2000

HT no se queda atrás, y muestra lo suyo, y como no es mi intención hacer muy largo este post, si tengo que resumir las prestaciones de estas cuatro pinzas diría:

HT-9012: Pinza Volt-Amperometrica, que mide corrientes de hasta 600 ACA, en tensiones de 600 VCA/VCC con un máximo de Resistencia de 20 MΩ.

HT-9014TRMS: El limite de corriente sube hasta los 1.000 ACA [TRUE RMS], las tensiones máximas se mantienen en 600 VCA/VCC. Puede medir Frecuencia hasta los 60 kHz, Resistencia hasta los 60 kΩ, y Temperaturas Máximas de 600 ºC, mas Capacitancia hasta 6000 μF

HT-9015TRMS: Pinza Volt-Amperometrica hasta 1.000 ACA/ACC [TRUE RMS], ya con Tensiones mayores de hasta 1.000VCA- TRUE RMS / 1.000 VCC, Frecuencia Máxima de 60 kHz, Resistencia Máx.: 60 MΩ, Temp. Máx.: 760 ºC; sumandosele la prueba de Diodos, Medidor de Ciclos y de Corrientes de Arranques "INRUSH", así como Capacitancia hasta 6 mF


F-3000TRMS: Pinza Amperometrica Flexible, solo para medicio en en alterna [ACA], TRUE RMS, hasta 3.000 A en 3 posibles escalas 30/300/3.000. robusta, con un gran diámetro de maxilar para poder abrazar vías de hasta 110mm de diámetro

Para mayores datos de Pinzas HT, descargue aquí su folleto de interés:

• HT-9012:
• HT-9014TRMS/9015TRMS:
• F-3000TRMS:

En próximo post veremos....... Pinzas Vatimetricas

TOOLBOX - Toda la Info de Finder, y un "Programador" en su Bolsillo . . .

¿Todavia programa sus interruptores horarios, subiendo y bajando clavijas mecánicas?....Eso si que quedo en el pasado

Ahora se puede tener toda la información Técnica de los productos Finder; mas un "Programador" al alcance de la mano, con algunos simples touch.

Tal como lo vimos en el ultimo Webinar de "Pre-Automoción de instalaciones / Solución 1 producto", todo aquel que cuente con un Smartphone con Android, ya puede descargar TOOLBOX; una practiquisima herramienta, que además de obrar como catalogo de productos, con fichas técnica y Novedades; le permite también programar desde la misma App y de modo sencillo e intuitivo, los horarios de encendido y apagado de determinadas cargas, para luego transferirle dicha programacion a los "Nuevos Interruptores Horarios de la Serie 12 de Finder", tanto en la versión diaria/semanal -Código 12.51-; como a la versión astronómica. -Código 12.81-.

Programar un Timer nunca fue tan sencillo y divertido!

   El smartphone es sin duda una herramienta que nos acompaña a diario y Finder sabe cómo aprovechar al máximo todo ese potencial.

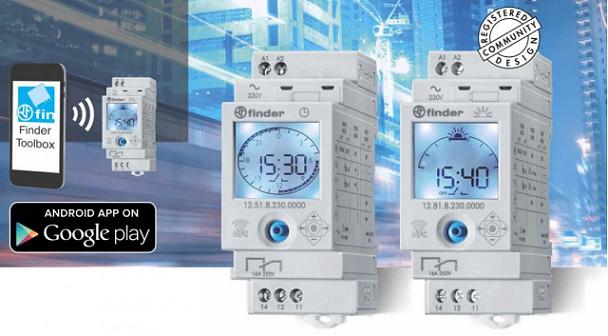

La tecnología NFC (Near Field Comunication; o Comunicacion por Proximidad) permite realizar la programacion de los interruptores horarios desde el smartphone, con comunicación NFC activada, en unos pocos pasos mediante TOOLBOX; la App que esta disponible para su descarga gratis en Google Play [Requisito: Tener Android Versión 4.0.3 o superiores].

Una vez instalada la App, se accede al menú de programacion, y luego de "pintar" o "despintar" en la pantalla los horarios deseados de encendido y apagado, ese programa puede ser guardado y hasta protegido con clave, para luego transferirlo al interruptor horario con solo aproximarlo a este. Eh aquí el vídeo de muestra:

Ya en su momento estos relojes programables mediante mando tipo “joystick”, sin teclas; fueron toda una novedad. Ahora esta posibilidad de leer un programa y modificarlo, o hacer una puesta en hora desde cero, de forma remota, resulta mas cómodo y novedoso aun. Y lo mejor de todo, es que pese a la incorporación de tecnología, ni su precio de venta, ni su código han sido modificados. Siguen siendo tan accesible, como antes.

Vale aclarar que ambos modelos (12.51 y 12.81) pueden programarse del modo "Clásico" con el mando a bordo; o del modo "Smart", mediante el teléfono; y ambos tienen la posibilidad de recambios de baterías internas (que de por si duran 6 años), con acceso directo desde el frente.
