Arquetas de Polipropileno Componibles (o Cámaras de Inspección o Cámaras Subterráneas)

En un post anterior (VER AQUÍ) había comentado las enormes ventajas que tienen las Cámaras de Poli-Etileno de Alta Densidad (PEAD o HDPE) Rotomoldeadas; respecto a las clásicas de Hormigón Pretensado; o a las que se construyen in-situ en base a obra húmeda (ladrillos, cementos, estucados, etc.).

La idea de este post es presentar una Nueva Alternativa de Arquetas Livianas; esta vez en Polipropileno (PP) Inyectado; y Componibles

Cuando digo Componible, me refiero a que se podrá jugar con su profundidad, agregando o quitando “aros o suplementos” a gusto o necesidad; como se suele hacer con los encamisados de pozos por ej. y como una imagen dice mas que 1000 palabras, eh aquí.

Ejemplo de una AR403-SF (40x40x27 cm - 1 solo aro extra)

Obviamente su peso reducido y su alta resistencia; son sus mayores atributos; tanto para su traslados y manipulación; como para su instalación final en obra. claramente es un producto innovador, económico, seguro y muy versátil; con buenas terminaciones.

Por ahora solo hay disponibilidad de dos modelos, o dos tamaños; que son:

• AR40x-SF [40x40x__] como la de la imagen anterior


• AR60x-SF [60x60x__]

Otra particularidad, en ambos casos, es que no tienen fondo; por lo que en terreno apoyan sobre cama de grava o arena

Al no tener fondo se pueden montar en pozo directamente sobre los cables o cañerías (haciendo los rebajes o calados del caso, en cada uno de los lados que correspondan); sin la necesidad de tener que interrumpir los tendidos de estos, sean mono, bi, tri o cuatri-tubos PEAD, caños de PVC de 60 o 110mm; cables subterráneos; o cañerías de riego por ejemplo.

Por tratarse de material plástico, a esos mecanizados en sus laterales –rebajes o calados antes mencionados- se los podrá practicar fácilmente con mechas copa, sierra de mano, caladora, amoladora angular u otras herramientas de las habituales

Y tal como anticipe, en ambos modelos se puede tener distintas profundidades, según la cantidad de “aros” que se utilicen

La cámara base de 40x40 cm tiene un mínimo de 17 cm de profundidad; y a partir de allí le puedo ir agregando suplementos de a 10 cm.

La que más salida tiene en este tamaño chico es la AR404-SF que sería una arqueta de 40x40x37 cm; compuesta por la cámara base con sub-tapa no transitable; mas tapa transitable + 2 suplementos

Si bien en estas su tapa es perfectamente transitable; su acabado será el que se aprecia en la imagen que es el mismo polipropileno negro; pudiendo quedar tanto rasante a nivel de vereda; como completamente enterrado.

Si por cuestiones estéticas, de accesibilidad o simplemente constructivas fuese necesario un acabado cementicio o con algún tipo de baldosa, cerámica, etc.; se le puede sumar a la Arqueta inicial el conjunto Marco+Tapa de relleno o “de reposición” como suelen llamarle las empresas de servicios que intervienen en vía pública; y son este par de elementos que se muestran a continuación

MT-40

Tanto el marco negro, como la tapa clara son reforzados y construidos en PVC. La tapa-bastidor en si, cuenta con ese casetonado, nervado o nervurado que permite el llenado directo en su totalidad con concreto (sin tener que utilizar hierros); o que sirve de base para la mezcla adhesiva de mosaicos, cerámicos o lo que fuere que en ella den terminación.

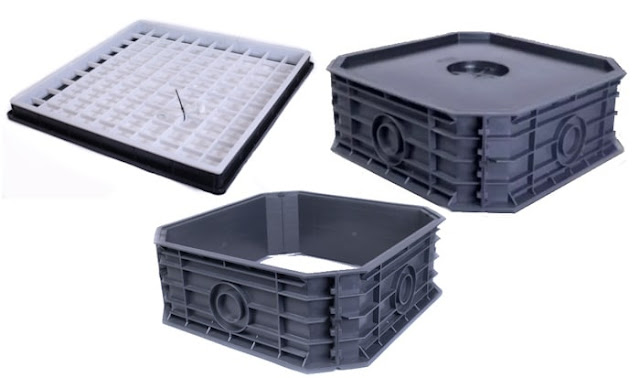

En el caso de la Arqueta AR60x-SF; la más habitual es la de 60x60x60 cm (AR606-SF) y se compone de tres (3) aros de 60x60x20 cm cada uno; una (1) sub-tapa no transitable; que al igual que en el caso anterior evita el ingreso de suciedad a la cámara; mas el conjunto Marco-Tapa MT-60; que aquí ya no es opcional; y por mas que la cámara quede 100% bajo tierra, o a altura de piso; va si o si con este tipo de tapa.

NOTAS:

En cualquiera de los conjuntos Marco+Tapa (MT-40 de 40x40 o MT-60 de 60x60); y bajo pedido, se pueden customizar y entregar el mismo Marco de PVC y la Tapa Transitable de PRFV; o Marco de PVC y Tapa Transitable de Chapa Galvanizada Antideslizante tipo Semilla de Melón

Vale aclarar que se trata de productos fabricados en el pais; por lo que los plazos de entrega son siempre muy cortos (lo aclaro; porque hay productos similares importados; con lo problemático que hoy significa esto en Argentina)

Bloques de Distribución Finder - Nueva Serie 9D

 Nos acostumbramos a ver en cabeceras de tableros eléctricos, los típicos juegos de barras escalonadas, también conocidos como "Repartidoras de Carga" o "Distribuidores de Energía" (como le llaman comercialmente algunas marcas locales)

Todos ellos pre-armados y listos para ser utilizados, generalmente en presentaciones bipolares o tetrapolares; con barras de latón montadas sobre soportes aislantes de Poliamida 6.6, con distintas cantidades de derivaciones por barras (y tornillos de cabeza plana, phillips o allen); todas con sus respectivas cubiertas de protección de policarbonato translucido para evitar los contactos directos.

Dentro de los modelos mas domésticos, si se me permite llamarlos así; están los conjuntos de 80, 100 y 125 A de corriente nominal por barra; y para uso mas industrial o pesado; los hay de 160, 250, 400 y hasta de mas Amperes; aunque cuando se trata de valores importantes, ya son mas comunes de encontrar los embarrados de construcción personalizada, ya sea en base a aisladores epoxi tipos cónicos, doble conicos, cilíndricos, o los de tipo escalera e incluso los de tipo cepos; mas las respectiva barras de cobre (una o varias por fase) de sección acorde a las necesidades del caso, a las corrientes posibles de cortocircuito y sus esfuerzos electrodinámicos asociados, etc., etc.

Para cubrir esta misma necesidad, Finder presenta su nueva Serie-9D de Bloques de Distribución

La misma se compone por ahora de cinco referencias para 5 corrientes nominales. Léase: 80A - 125A - 175A - 250A y 400A; todas ellas con las siguientes características comunes:

• Montaje sobre riel DIN simétrico de 35 mm o por tornillos a placa.
• Cubierta a presión rebatible y reversible
• Valores nominales, aprobaciones y pares de apriete de los tornillos marcados en la cubierta
• Kit de identificación o marcado listo para usar (L1, L2, L3, N, PE, +, -) suministrado con cada bloque
• Los bloques contiguos o adyacentes pueden unirse (enclavarse mecánicamente), si fuera necesario
• Tensión nominal 1000 VAC o 1500 VDC  (la mayoría de las marcas son aptas solo para 500VCA / 750VDC)
• Tensión de impulso nominal 8 kV

Aquí se pueden conocer cada una de las variantes, sus dimensiones; cantidades y secciones posibles de entradas y salidas, etc.

Se puede acceder a mas información técnica, como tipos de llaves de ajustes y pares de aprietes, longitudes recomendadas de pelados, grados de IP, homologaciones, etc. Descargando el Datasheet desde aquí (Web Oficial)

Tapas Transitables para Cámaras Subterráneas / Arquetas

Si caminas por ejemplo por las veredas del centro de una ciudad como Córdoba; y prestas un poquito mas de atención de lo normal a lo que sucede a nivel de piso; te va a sorprender la enorme cantidad de tapas de cámaras propiedad de las distintas empresas de servicios (Energía, Telecomunicaciones, Agua, Cloacas, Gas, Bomberos, etc.).

Las hay de todo tipo, formatos, materiales, tamaños y colores; y seguro alguna de esas, sea de las nuestras.

Ya había comentado en un posteo anterior de este blog; sobre las Cámaras Subterráneas (o Arquetas livianas) Termoformadas. Pues bien; ya sea que hablemos de esas mismas, o de las tradicionales de mampostería u hormigón premoldeado; si es necesario instalarles una Tapa Transitables; como Tapas de Inspección; existen las distintas opciones que te cuento en este post

Tenemos tapas de diferentes tamaños, en uno y dos (o mas) cuerpos; y desarrolladas para "cámaras / arquetas o cañeros"; que pueden ser tanto planas en hierro negro o galvanizado, con acabado antideslizante del tipo semilla de melón (en 1/8" y con refuerzos en planchuelas); las que a su vez pueden ser totalmente removibles; o simplemente rebatibles gracias al agregado de bisagras antivandálicas.

También las hay en versiones cóncavas, conocidas en la jerga como tapas de reposición; aptas para ser rellenadas simplemente por hormigón, o por mortero y terminación con baldosas o cerámicos.

El cierre antivandálico es un opcional de valor, mayoritariamente ponderado por esas empresas que prestan servicios críticos, con tendidos de infraestructura subterránea en vía publica.

A pedido, se pueden suministrar también las tapas que se conocen como "De Reparación o Reposición", ideales para cuando alguna de las instaladas originalmente fue sustraída; o sufrió algún deterioro irreparable.

En estos casos, y mas allá de que los marcos embutidos no sean de los nuestros, y sobre todo para evitar el trastorno que implica tener que removerlos y montar uno nuevo desde cero; se puede colocar provisoria o definitivamente este tipo de tapas con apoyo en sobrevuelo.

Por tratarse de productos "a medida", los mismos deben ser diseñados, pre-aprobados y cotizados con un ok previo, para recién pasar a producción

De igual forma, y también a pedido, se pueden proveer las tapas antideslizantes (tipo semilla de melón), pero en plástico reforzado con fibra de vidrio PRFV; ya sea porque estarán instaladas en lugares con atmosferas corrosivas, o por cuestiones de peso final; o simplemente que se quiera evitar el uso de metales por tema robos

En todos los casos Las medidas mas comunes son 200x200; 300x300; 400x400; 500x500; 600x600 y 1.200x600 mm; pero también se pueden cotizar y proveer otras dimensiones diferentes, según requerimientos específicos de proyecto.

Su tipo constructivo las hace aptas para soportar el transito peatonal, y de vehículos livianos, es decir autos o pick-ups

Todo lo mencionado en este post para el caso de las tapas de cámaras, es 100% aplicable a las Tapas de Trincheras o Cañeros como también se les llama en los ámbitos industriales; tapas que en estos casos se proporcionan por metro lineal, que también pueden ser removible o abisagradas, metálicas o de PRFV; etc., etc., etc.

Mas info en este PDF descargable

HOYOS y 3 de sus Últimos Lanzamientos

HOYOS y CIA, empresa Argentina próxima a cumplir 60 AÑOS en el marcado nacional (27/06/1963 - 27/06/2023); fue pionera en la fabricación de componentes para tableros eléctricos, tales como bornes de conexión, canalizaciones de PVC,  cierres y herrajes, etc., etc.

Si bien en cablecanales para tableros es actualmente la empresa con mayor variedad de medidas, incluso muchas de ellas únicas (Y en dos variedades, tanto en Ranurados Finos RF con 17 tamaños, como en las 24 medidas de los Ranurados Gruesos RG; estos últimos con estrangulamientos para la retención o salida de cable en distinta/s altura/s); nos acostumbramos a que siempre fueran de color Gris –distintos Grises Ral, según cada fabricantes-, pero grises al fin.

Dejaban de ser así cuando llegaba alguna maquina o equipo importado del exterior, en cuyo tablero veíamos que se utilizaban cablecanales de otros colores (Celestes, Blancos, Negros, etc.)

Pues bien, hoy HOYOS puede proveerlos en color AZUL (Especialmente indicado para tableros a instalarse en zonas de Seguridad Aumentada o Eex), o en BLANCO (tipo EU)

Solo es necesario consultar a fábrica por las cantidades mínimas exigibles en el momento para la fabricación de este producto en dichos colores

Estas son las medidas de las que HOYOS dispone, en todos los colores posibles y el orden es siempre BASE x ALTURA:

Continuando con el tema canalizaciones; creo no equivocarme si digo que todos conocemos los típicos Pisocanales (o canal tipo media caña, de radio suave que minimiza tropiezos); los que también históricamente son Grises o Blancos, y en su medida más común de 70x16 mm, o similar.

Para darle una vueltita más de tuerca, HOYOS lanzo la versión de “Seguridad o Demarcación” Con tapa de cierre Amarilla

Esta especialmente destinado para pisos de industrias, comercios, instituciones educativas, sociales o deportivas, etc.

Un ejemplo típico de uso podría ser el de escenarios, generando el marcaje de final del mismo, o determinados espacios; además de seguir cumpliendo su función principal que obviamente es la de mantener el cableado ordenado y protegido.

El calce de tapa "inverso" de diseño exclusivo, asegura firmeza mas un fuerte y seguro enclave de la misma contra la base, de esta forma se evita que la tapa se destrabe y se salga accidentalmente, como sucede con los que son de tipo envolvente.

Independientemente del color; existen las versiones con y sin adhesivos premium. En este último caso se proveen con dos tiras paralelas del mismo, bandas estas de alto poder de adhesión, lo que facilita un montaje rápido y prolijo.

Están fabricado con PVC virgen de alta calidad; con grado de autoextinguibilidad UL94 - V0



IMPORTANTE: esta línea NO dispone de accesorios embellecedores para derivaciones  y uniones de tramos, por que no se podría garantizar que no se salgan accidentalmente ante pisadas

Otros colores, consultar disponibilidad y cantidad mínima de producción.

Por ultimo y para cerrar este post, me interesaba mostrar los Bornes de 2 y 3 polos para Altas Temperaturas (Hasta 350ºC)

Hablo del modelo B10-2E de 2 polos, con cuerpo aislante de porcelana; morsetos de latón niquelado y tornillos de acero (rosca métrica), con capacidad conexión de dos conductores de 10 mm2; en tensiones de hasta 450 V y corrientes máximas de 57 A

Mismas características para los B10-3E; que es la versión tripolar de 3x10 mm2

Eh aquí sus dimensiones fisicas:

Asociados a cables siliconados o con aislación de fibra de vidrio; pueden resultar una excelente alternativa de conexión para cuando las altas temperaturas son un factor critico

Capuchones Termocontraibles (o Selladores de Puntas)

 Se sabe que la humedad, el agua y los líquidos en general no son buenas influencias para casi ningún tipo de cable. Algo similar sucede con los sólidos y cuerpo extraños con posibilidades de obstruir cañerías.

Pues bien, para solucionar esto de forma rápida, segura y practica existen los Capuchones Reprem® (Termoretractiles, con Adhesivos y sin Válvula alguna) los que se usan justamente para sellar los extremos de cables, o incluso caños, cual si fuesen tapas finales; y protegen a estos de agentes externos o manipulaciones indeseadas.

Están fabricados con materia prima de alta calidad en base a poliolefina recticulada, material que se contrae al aplicarles calor.

Son resistentes a la intemperie y a las condiciones ambientales adversas en general

El adhesivo o Hot Melt depositado en el interior de la parte inferior de sus paredes, el cual se activa al aplicarles calor; le  proporciona al conjunto cable-capuchón o caño-capuchón un sellado permanente; llegando a alcanzar altos grados de estanqueidad

Para el caso de los cables; se los puede utilizar tanto en cables de aislación seca estándar como en los de tipo armados; y habitualmente son instalados en bobinas almacenadas; o en líneas tendidas, tanto en puntas en reserva, como en puntas vivas (como se las conoce en el palo) de hasta 1.000V



Las referencias disponibles hoy son solo 5 y van desde los 25 mm hasta los 100 mm de sección sin contraer; y en general la relación de contracción es casi de 3-a-1 en los más pequeños (Ej. 25 mm sin contraer que llegan a ser 8 mm luego de contraído) o de 2-a-1 en el más grande

NOTAS:

Mas data técnica (Propiedades físicas, térmicas y eléctricas), favor de de contactarme

Existen versiones de capuchones con válvula (V) aptas para aplicación presurizada específicas de ciertos cables de telecomunicaciones, como así también con válvula de alivio especial (RV) disponibles para aplicaciones de desgasificación en cables de alimentación de alta tensión. Por último, hay versiones con ojal metálico (O) “tipo cáncamo integrado", aptos para el trabajo mecánico de jalado de cables. Todas estas versiones especiales se puede importar a pedido, si las cantidades así lo justifican y siempre que el país lo permita en el momento.
